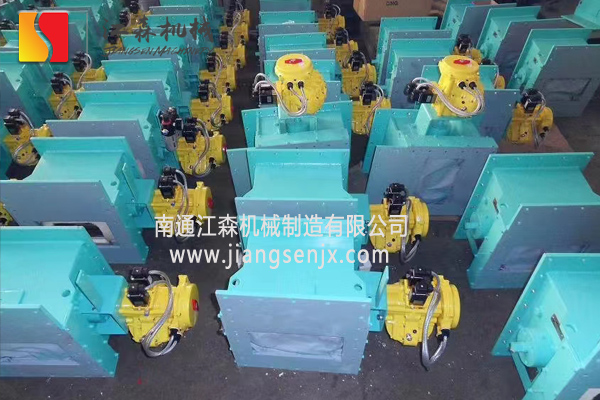

一、概述

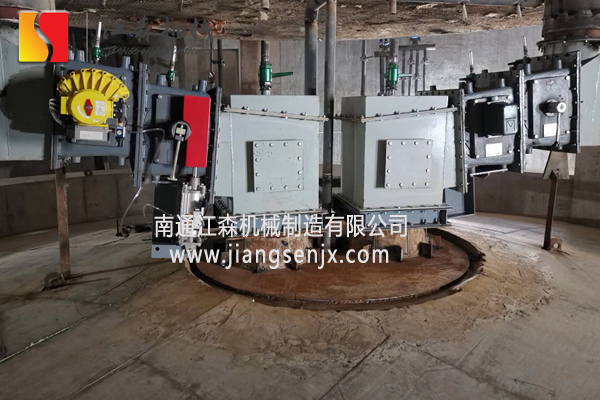

流量控制閥用作控制庫底卸出的物料量，通常與回轉閥一起使用。物料先通過一段小斜槽，使物料流態化，然后再進入流量閥，這樣可避免在流量控制部分形成料柱。流量控制閥由電動執行器調節開度，可實現遠距離控制閥門的開度，以滿足系統計量的要求。回轉閥主要在物料流量控制系統中作開關用，通常與電動流量控制閥串聯配套使用。廣泛適用于建材、冶金、化工、糧食、玻璃等行業。
結構特點
  流量控制閥和回轉閥設計科學合理、結構緊湊、閥芯開有u型槽口，調節槽口開度可進行流量控制，指示盤可指示閥芯開度，閥芯與電動執行機構的聯軸器增設安全銷，保證閥芯和執行機構不受損壞，在閥的進口設有襯墊，將閥體與閥芯隔開，襯墊與閥芯之間徑向間隙可調整，以保證閥芯運轉的靈活性。流量控制閥配用DⅪ執行器?；剞D(zhuǎn)閥配用10-5A氣動推桿。
二、技術參數表

型號 項目		B250	B300	B500
閥體	流量m3/h	120	130	300
	流速m/s	3	3	3
	轉角0°	71	71	71
	流通面積m2	0.0113	0.0148	0.036
透氣層	材料	尼龍布	尼龍布	尼龍布
	透氣面積m2	0.057	0.064	0.16
	耗氣面積m3/min	0.171	0.22	1.55
適用溫度℃		≤-100℃
相對濕度		<1%
充氣槽		0.005-0.01MPa
適用介質		水泥生料、水泥成品、鋁鎂粉、礦粉、化石粉等粉料

三、工作原理
流量控制閥主要有機座、閥體、密封墊、襯套、閥芯、軸承、透氣層、充氣槽及傳動裝置組成，風機給予低壓小容量空氣，經通道口由充氣槽充氣，氣體透過透氣層，均勻向上噴吹，鼓動物料向上位移，物料自重下落時，由設備安裝斜度而產生位移，不斷重復致使物料向前位移。執行機構帶動聯軸器，閥芯動作，以調節物料流量。回轉閥只作開關作用，通過電磁閥控制氣動推桿氣源來指令推桿動作，完成切換動作。

四、使用說明

安裝前請檢查內腔有無雜物附著，否則會堵塞U型閥芯或損壞閥件，查看沸騰板受潮沒有

如沸騰板受潮請更換后再進行安裝，否則影響使用效果。檢查各傳動部分是否靈活可靠

。裝時傳動部分不允許做吊裝用，并嚴禁損傷。兩法蘭連接中間需加密封墊片，然后均勻

緊聯接螺栓。
