一、結構特點及用途：

        ZFX-H錐形鎖風閥采用優質鋼材焊接而成，運行靈活、密閉性好、性能可靠，具有自動鎖風落料的功效。特別適用于無粘度的固體粉料，細小顆粒料，晶體料的輸送與調節。 錐形鎖風閥廣泛適用于建材、冶金、礦山、煤炭、化工、熱電等行業，用于物料輸送的自動調節及控制，防止野風的進入，確保系統正常運行。

二、性能優勢：
1、該閥采用優質鋼板焊接而成，其強度高，使用壽命長。
2、該閥采用錐形鎖風方式，因而鎖風面具有可調性，性能可靠。
3、該閥結構簡單，使用維修方便。
4、具有自動鎖風、落料的功能，落料的頻率依據工況要求，通過調整彈簧力來實現。

三、工作原理：

        ZFX-H錐形鎖風閥主要由殼體、錐形帽、頂針、閥桿、重錘、彈簧等零件組成，采用鋼板焊接結構，設計新穎，結構簡單。錐形鎖風閥利用力矩平衡的方法實現卸灰。當作用于翻板上的物料產生的力矩大于重錘搖桿產生的力矩時，閥板打開向下卸灰。一旦積灰卸去后，重錘與搖桿產生的力矩使閥板迅速關閉，實現鎖氣。落料的頻率及卸灰量依據工況需要來調整重錘位置。



 四、性能參數

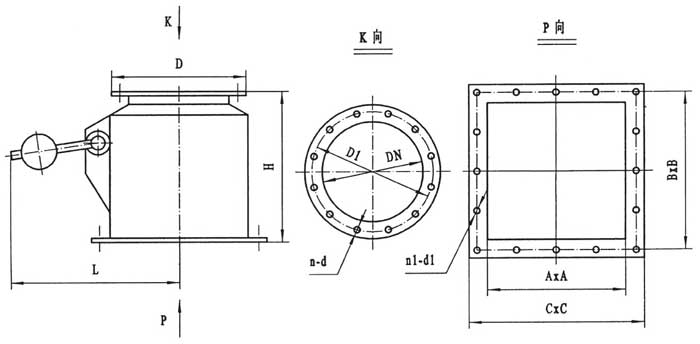

五、外形圖

六、外形連接尺寸

七、使用說明

安裝時請注意閥體上標注介質流向，兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。

設備在運行時，請定期給傳動部分加潤滑油。

若長期存放應使設備處于關閉狀態，各傳動部位加潤滑油，不允許露天存放或堆置。

八、訂貨須知

選用訂貨時，請參照產品樣本注明產品規格、型號及技術參數（使用溫度、設備工況、介質性質等）。

選用訂貨時，若未注明客戶選用電裝代號的按我公司基本型配置，其基本型為普通型裝置，不帶任何有關特殊要求及相關配件。

表格中未列規格、用于特殊介質或其它特殊要求，請與我公司經銷部、技術部聯系，可為您另行設計、制造。
